漩渦風機內部結構主要有什么組成
瀏覽：3641 發布日期：2018-07-23 03:29

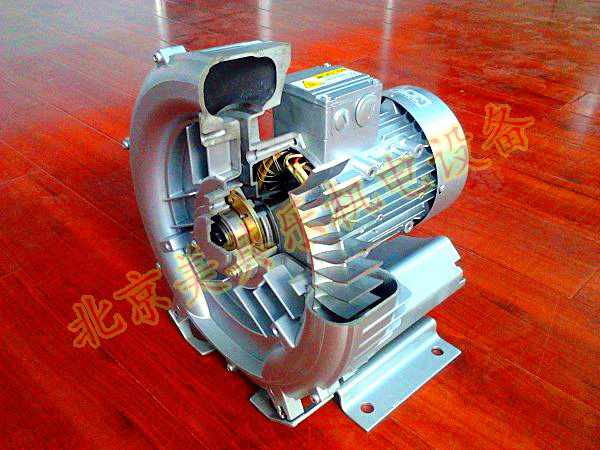

漩渦風機的結構并不復雜，但是因?yàn)榻Y(jié)構緊湊的原因，所以要求它的加工精度要高，要求偏差小，制造精確，一般國內的生產設備無法滿足這種加工精度和效率的原因，所以我司均采用的進口加工機床及生產設備，除此之外，漩渦風機主要由兩大部分組成：

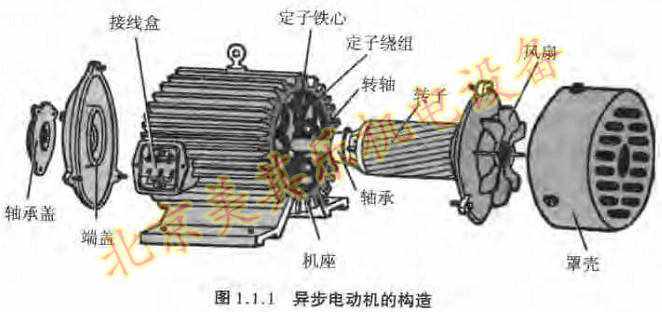

一是電機部分，它提供動力的傳輸與傳遞，通過轉子將動能直接傳遞到前葉輪部分，因?yàn)榕渲玫氖嵌?jí)電機，所以轉速在2900轉左右，動力強勁，風量大，風壓足。

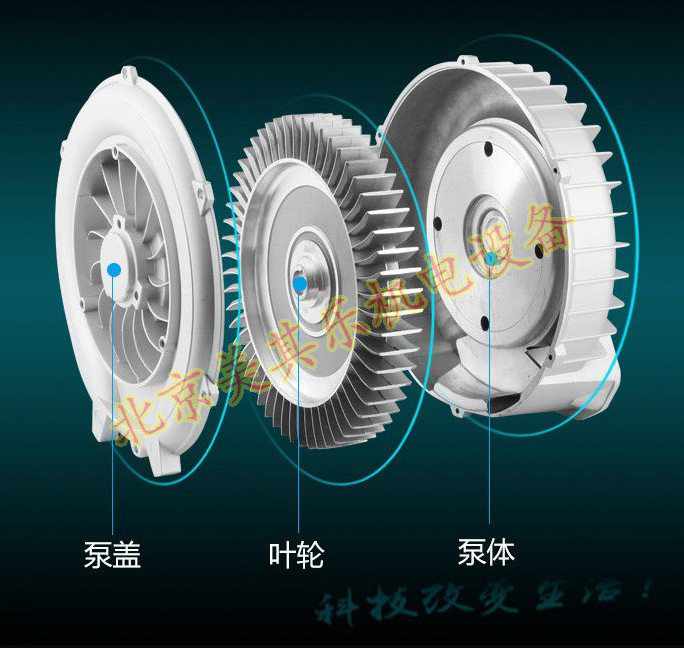

二是前泵體部分的內部組成部件，主要由軸承、軸承座、葉輪、泵腔體組成。
葉輪中間有孔徑，以便于穿在轉子上，通過固定鍵來鎖定葉輪與轉子，但轉子轉動時，葉輪也隨之而轉動，轉子末端有軸承來固定位置，在電機旋轉時，確定各轉動部分為一條線運行，以達到風機的平穩無震動。
一是電機部分，它提供動力的傳輸與傳遞，通過轉子將動能直接傳遞到前葉輪部分，因?yàn)榕渲玫氖嵌?jí)電機，所以轉速在2900轉左右，動力強勁，風量大，風壓足。
葉輪中間有孔徑，以便于穿在轉子上，通過固定鍵來鎖定葉輪與轉子，但轉子轉動時，葉輪也隨之而轉動，轉子末端有軸承來固定位置，在電機旋轉時，確定各轉動部分為一條線運行，以達到風機的平穩無震動。
前泵蓋處預留有軸承座的位置，在組裝在，使用螺絲勾起，以便固定軸承之用，防止在運行中軸承出現松動及其他意外情況的發生。
雙葉輪漩渦風機的結構：
除了具有單葉輪的所有特點的基本上，多出一個葉輪及一個中泵體，中泵體的作用是隔開兩個葉輪，使之處于不同的腔室，通過預留的一個通道孔，實現壓力的遞增，而中泵體的四周有分布均勻的螺絲孔，用以起到固定之用。
雙葉輪漩渦風機的結構：
除了具有單葉輪的所有特點的基本上，多出一個葉輪及一個中泵體，中泵體的作用是隔開兩個葉輪，使之處于不同的腔室，通過預留的一個通道孔，實現壓力的遞增，而中泵體的四周有分布均勻的螺絲孔，用以起到固定之用。
