高壓漩渦氣泵內部構造圖
瀏覽：4971 發布日期：2018-06-12 09:41
高壓漩渦氣泵外部的構造主要由前泵頭、接線盒、電動機、進出風口等幾項大的部件組成，組成一個殼體，經過內部部件部分的通電旋轉之后，才能產生一定的流量及壓力、真空，內部的部件從外表上是看不出來了，可以通過此文章中的結構圖片來進行了解。
、

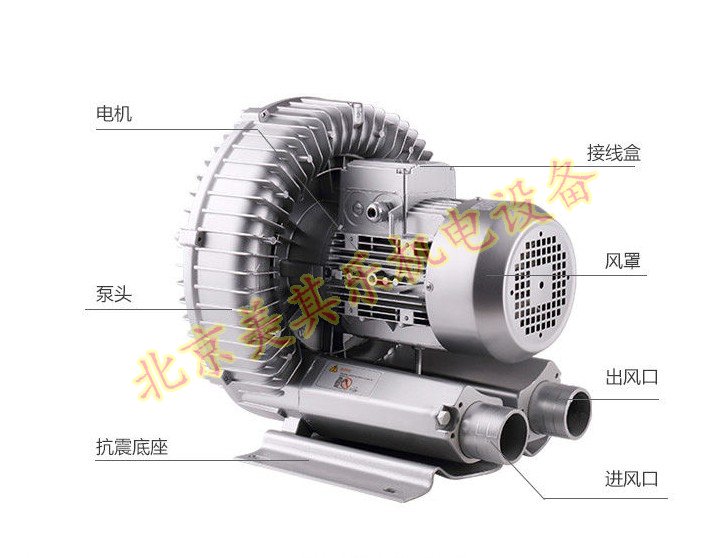

圖為：漩渦氣泵成品的組成部分
圖為：漩渦氣泵成品的組成部分

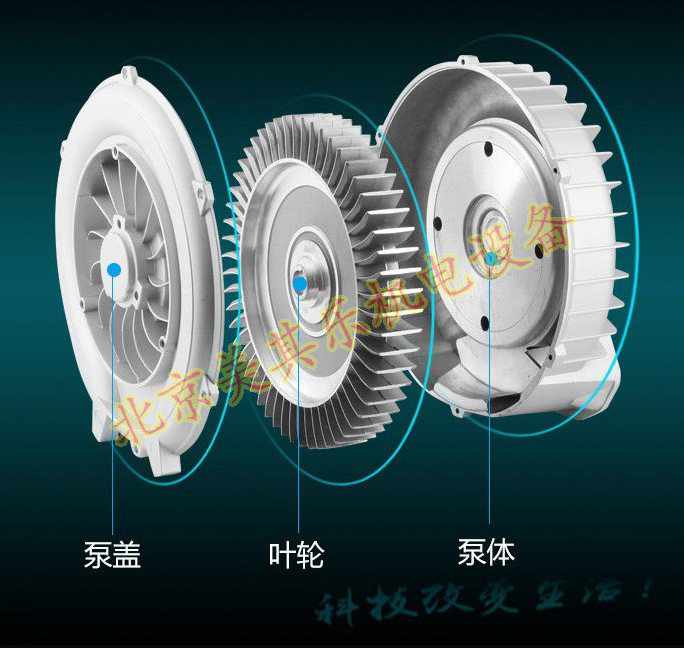

圖為：前端的泵蓋、中間的葉輪（用來產生壓力及流量）、泵體總成

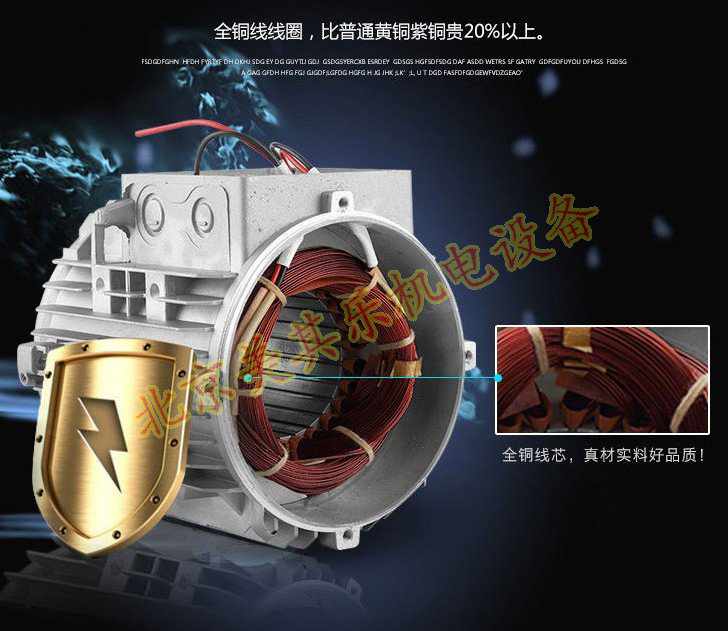

圖為：漩渦氣泵的電機部分，也是客戶比較注重在意的部分，我司電機內部為純銅線機芯，溫升低、抗載能力強、動力強、不易損壞等特點

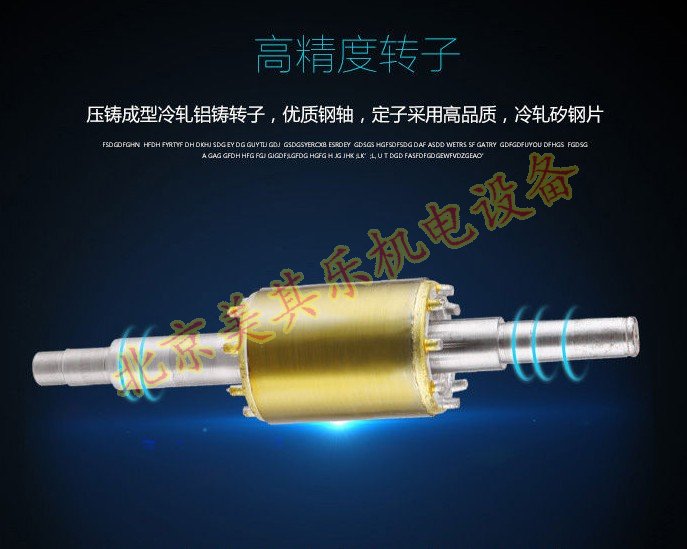

漩渦氣泵內部電機的轉子部分
高壓漩渦氣泵內部構造切割圖
以上為漩渦氣泵內部主要大件構造圖，其他零部件還有軸承、軸承支架、密封墊片、密封油封、散熱風扇、低板支架等，具體可查看：漩渦氣泵結構爆炸圖，是一種結構比較緊湊的風機，所以它的體積往往很小，但是壓力很好，適合一些高壓力吸附或傳送的設備配套作用。
