高壓旋渦氣泵分解爆炸圖
瀏覽：4180 發布日期：2018-05-12 02:21
高壓旋渦氣泵分解爆炸圖是更加直觀的展示風機的各個組成部分及原理，了解得越多，可以使其更好的為我們的提供便利，也會明白基本組成部分及各個功能。
高壓旋渦氣泵分解爆炸圖（單葉輪、雙葉輪大體相同，前部分為兩個葉輪串聯）

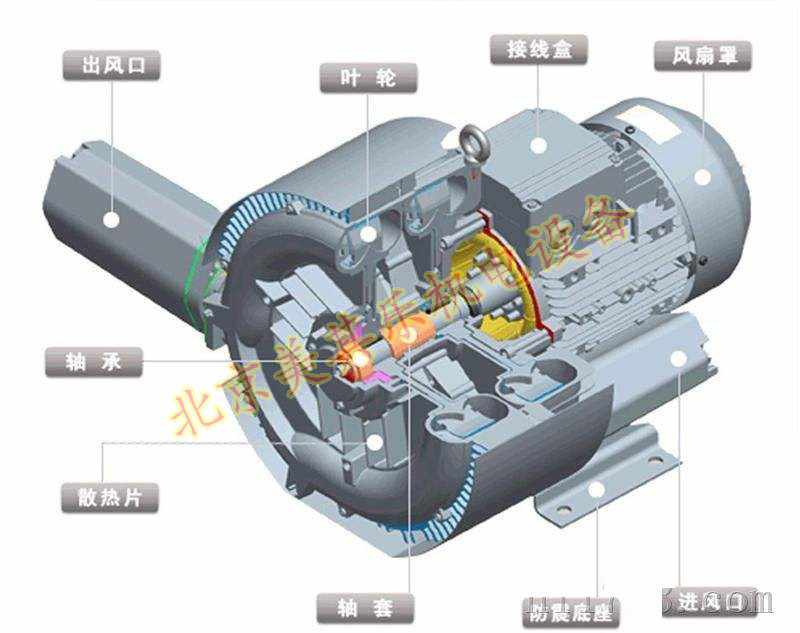

1、泵蓋 2、葉輪 3、中泵體 4、葉輪前置軸承（專用定制軸承） 5、軸套 6、氣泵底座 7、油封（密封作用） 8、紙式密封墊片 9、內置消音網 10、消音降噪棉 11、消音筒整體 12、內螺紋法蘭 13、電機轉子 14、電機定子 15、接線盒 16、電機整體 17、電機蓋子 18、散熱風扇 19、電機葉輪保護罩 20、支柱支架
高壓旋渦氣泵雙葉輪氣泵內部圖片及說明（每個葉輪都是一個單獨的腔體，氣體加壓后傳遞到下一個葉輪，三葉輪的原理相同，壓力依次遞增）

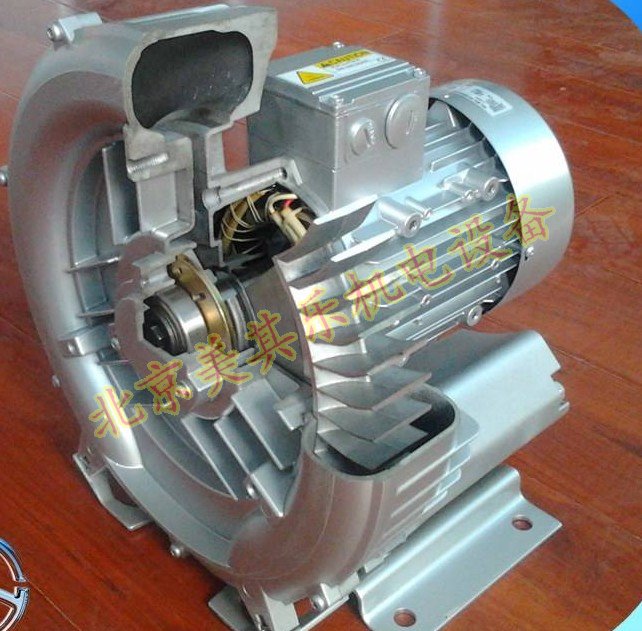

高壓旋渦氣泵實物分解切割圖（可直接看到內部各個組成及安裝順序）

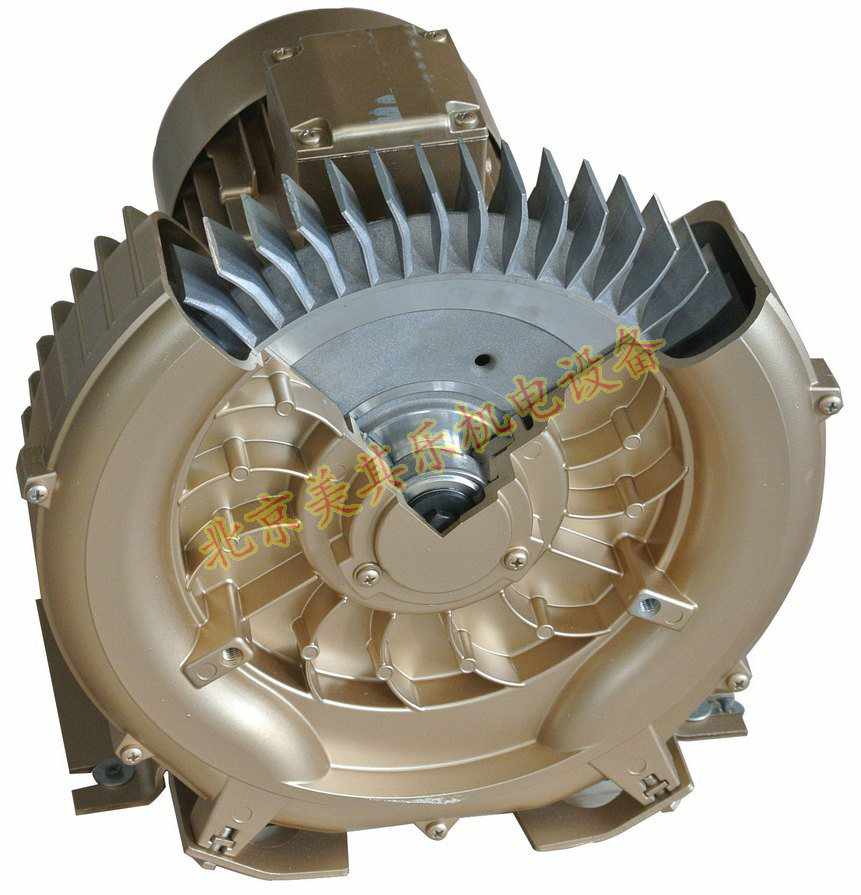

高壓旋渦氣泵實物切割圖（葉輪及軸承的安裝）
1、質量優質的葉輪應是外表光滑無槽點，無毛邊，不劃手，與泵體無任何接觸且間隙均勻?qū)Φ龋粍潅皿w與泵腔。
2、葉輪的葉片切削量均勻，整齊，弧度均勻，壓鑄性好，無氣泡，堅固性強，動平衡度好且精度高，平衡孔少。
2、葉輪的葉片切削量均勻，整齊，弧度均勻，壓鑄性好，無氣泡，堅固性強，動平衡度好且精度高，平衡孔少。
